Quadro de andaimes
Nome do produto:FRame Scaffold, armações de escoramento, quadro principal
Padrão:ANSI/SSFI SC100-5/05
Tipo de quadro andaimes
O sistema de andaimes de quadros é feito de tubos de alta resistência e pode ser facilmente montado. O mais importante é que ele pode fornecer uma plataforma de trabalho estável e segura em grandes altitudes.
Componentes do andaime de quadro
Cruzos cruzados, placas de base, trilhos de guarda
Poste de trilhos de guarda, alfinetes de travamento, prancha de andaimes
Caminhe por andaimes de quadros
| americanoPadrãoCaminhe pelo quadro SCaffolding |  |
|||
|
Item No. |
Largura |
Altura |
peso |
|
|
YFAFW 1519 |
1524 mm/ 5 ' |
1930,4 mm/ 6'4 " |
21,45 kg / 47,25 lbs |
|
|
YFAFW 0919 |
914,4 mm/ 3 ' |
1930,4 mm/ 6'4 " |
18,73 kg / 41,25 lbs |
|
|
YFAFW 1520 |
1524 mm/ 5 ' |
2006,6 mm/ 6'7 " |
22,84 kg / 50,32 lbs |
|
|
YFAFW 0920 |
914,4 mm/ 3 ' |
2006,6 mm/ 6'7 " |
18,31 kg / 43,42 lbs |
|
|
YFAFW 1019 |
1066,8 mm/ 42 " |
1930,4 mm/ 6'4 " |
19,18 kg / 42,24 lbs |
|
Geralmente, tamanho padrão 5'x6'4 ", 5'x6'7", 3'x6'4 ", 3'x6'7", 42 "x6'4" são exportados para os EUA e Canadá . 1219 x1930mm, 1219x1700mm, 1219x1524mm, 91930mm, MM.9141410m.
| Padrão asiático anda de quadro / h andaimes |  |
||
|
Item No. |
Dimensão (W*H) |
Peso |
|
|
YFHF 1219 |
1219*1930 mm |
14,3 kg |
|
|
YFHF 1217 |
1219*1700 mm |
12,8 kg |
|
|
YFHF 1215 |
1219*1524 mm |
11,4 kg |
|
|
YFHF 0919 |
914*1930 mm |
13,4 kg |
|
|
YFHF 0917 |
914*1700 mm |
12,3 kg |
|
Você pode encontrar pré -- galvanizada, galvanizada a quente, revestida em pó e pintada caminhada por quadros e acessórios de andaimes aqui.
|
Caminhe através de - quadro de apartamento (OD: 1.625 ") |
 |
Quadro de apartamento com 18 "escada (OD: 1.625") |
 |
||||||
|
Item No. |
Largura |
Altura |
peso |
Item No. | Largura | Altura | peso | ||
|
Yfafa 0926 |
914,4 mm/ 3 ' |
2641,6 mm/ 8'8 " |
21,34 kg /47 lbs |
Yfafal 0926 |
914,4 mm/ 3 ' |
2641,6 mm/ 8'8 " |
21,34 kg /47 lbs |
||
|
Yfafa 0932 |
914,4 mm/3 ' |
3251,2 mm/ 10'8 " |
25,22 kg /55,56 lbs |
Yfafal 0932 |
914,4 mm/3 ' |
3251,2 mm/ 10'8 " |
37,07 kg /81,65 lbs |
||
|
Yfafa 0935 |
914,4 mm/3 ' |
3556 mm/11'8 " |
26,51 kg / 58,4 lbs |
Yfafal 0935 |
914,4 mm/3 ' |
3556 mm/11'8 " |
40 kg / 88,11 lbs |
||
Ideal para grandes projetos de construção em escala -, onde precisam se mover com frequência e segurança na área de andaimes. Uso comuns em alta ({2}}} Construção de edifícios, grandes reformas e grandes projetos industriais.
Andaimes de quadros de Mason
| American Standard Mason Frame andaime |  |
|||
|
Item No. |
Largura |
Altura |
peso |
|
|
YFAFM 1519 |
1524 mm/ 5 ' |
1930,4 mm/ 6'4 " |
20,43 kg / 45 lbs |
|
|
YFAFM 1515 |
1524 mm/ 5 ' |
1524 mm/ 5 ' |
16,87 kg / 37,15 libras |
|
|
YFAFM 1512 |
1524 mm/ 5 ' |
1219,2 mm/ 4 ' |
15,30 kg / 33,7 lbs |
|
|
YFAFM 1509 |
1524 mm/ 5 ' |
914,4 mm/ 3 ' |
12,53 kg / 27,6 lbs |
|
|
YFAFM 1506 |
1524 mm/ 5 ' |
609,6 mm/ 2 ' |
11,31 kg /24,91 lbs |
|
|
Item No. |
Dimensão (W*H) |
Peso |
 |
|
YFMF 1219 |
1219*1930 mm |
15,2 kg |
|
|
YFMF 1217 |
1219*1700 mm |
13,5 kg |
|
|
YFMF 1215 |
1219*1524 mm |
10,82 kg |
|
|
YFMF 1209 |
1219*914 mm |
8,7 kg |
|
|
YFMF 0915 |
914*1524 mm |
10,9 kg |
Usada principalmente na alvenaria - atividades de construção relacionadas, como alvenaria, obras de bloco e alvenaria de pedra.
Andaimes da estrutura da escada
| American Standard Ladder Frame andaime |  |
|||
|
Item No. |
Largura |
Altura |
peso |
|
|
YFAFN 0919 |
914,4 mm/ 3 ' |
1930,4 mm/ 6'4 " |
16,00 kg / 35,24 lbs |
|
|
YFAFN 0915 |
914,4 mm/3 ' |
1524 mm/ 5 ' |
14,41 kg / 31,75 lbs |
|
|
YFAFN 0909 |
914,4 mm/3 ' |
914,4 mm/3 ' |
10,15 kg / 22,36 lbs |
|
|
YFAFN 0615 |
609,6 mm/ 2 ' |
1524 mm/ 5 ' |
11,67 kg / 25,7 lbs |
|
|
YFAFN 0609 |
609,6 mm/ 2 ' |
914,4 mm/3 ' |
7,81 kg /17,2 lbs |
|
Geralmente usado para um termo curto -, trabalho leve, como pintura simples ou pequenas tarefas de manutenção. Geralmente usado para projetos de decoração doméstica, pequenos reparos e manutenção da escala -
Componentes de andaimes de quadros
|
Snap On Cross Brace |
 |
||||
|
Item No. |
A |
B |
C |
peso |
|
|
YFSOCB 1508 |
1524 mm/ 5 ' |
812,8 mm/ 32 " |
1727,2 mm/ 5'8 " |
4,36 kg / 9,6 lbs |
|
|
YFSOCB 1512 |
1524 mm/ 5 ' |
1219,2 mm/ 48 " |
1955,8mm/ 6'5 " |
4,50 kg / 9,92 lbs |
|
|
YFSOCB 2108 |
2133,6 mm/7 ' |
812,8 mm/ 32 " |
2159 mm/ 7'1 " |
5,60 kg / 12,34 lbs |
|
|
YFSOCB 2112 |
2133,6 mm/7 ' |
1219,2 mm/ 48 " |
2463,8 mm/ 8'1 " |
5,70 kg / 12,56 lbs |
|
|
YFSOCB 3008 |
3048 mm/ 10 ' |
812,8 mm/ 32 " |
3149,6 mm/ 10'4 " |
7,50 kg /16,53 lbs |
|
|
YFSOCB 3012 |
3048 mm/ 10 ' |
1219,2 mm/ 48 " |
3276,6 mm/ 10'9 " |
7,81 kg /17,2 lbs |
|
|
Punch Hole Cross Brace |
 |
||||
|
Item No. |
A |
B |
C |
peso |
|
|
YFPHCB 1512 |
1524 mm/ 5 ' |
1219,2 mm/ 4 ' |
1951,74 mm/76,84 " |
4,75 kg / 10,47 lbs |
|
|
YFPHCB 1509 |
1524 mm/ 5 ' |
914,4 mm/ 3 ' |
1777,24 mm/69.97 " |
4,04 kg / 8,9 lbs |
|
|
YFPHCB 2112 |
2133,6 mm/7 ' |
1219,2 mm/ 4 ' |
2457,45 mm/96,75 " |
5,82 kg / 12,83 lbs |
|
|
YFPHCB 2109 |
2133,6 mm/7 ' |
914,4 mm/ 3 ' |
2321.31mm/91.39 " |
5,63 kg / 12,4 lbs |
|
|
YFPHCB 3012 |
3048 mm/ 10 ' |
1219,2 mm/ 4 ' |
3282.7mm/129.24 " |
7,85 kg /17,3 lbs |
|
|
YFPHCB 3009 |
3048 mm/ 10 ' |
914,4 mm/ 3 ' |
3182.1mm/125.28 " |
7,63 kg /16,8 lbs |
|
|
Trilho de guarda do orifício de punção |
|
|||
|
Item No. |
Comprimento |
Tubo od |
Peso |
|
|
YFPHGR 3002 |
3048 mm/ 10 ' |
25,4 mm / 1 " |
4,84 kg / 10,65 lbs |
|
|
YFPHGR 2102 |
2133,6 mm/7 ' |
25,4 mm / 1 " |
3,27 kg / 7,2 lbs |
|
|
YFPHGR 1802 |
1828,8mm/ 6 ' |
25,4 mm / 1 " |
2,20 kg / 4,85 lbs |
|
|
YFPHGR 1502 |
1524 mm/ 5 ' |
25,4 mm / 1 " |
1,85 kg / 4,08 lbs |
|
|
YFPHGR 1202 |
1219,2 mm/ 4 ' |
25,4 mm / 1 " |
1,50 kg / 3,3 lbs |
|
|
YFPHGR 0902 |
914,4 mm/ 3 ' |
25,4 mm / 1 " |
1,15 kg / 2,53 lbs |
|
| Snap On Guard Rail |
|
|||
|
Item No. |
Comprimento |
Tubo od |
Peso |
|
|
YFSOGR 3003 |
3048 mm/ 10 ' |
31,75 mm / 1,25 " |
4,5 kg / 9,92 lbs |
|
|
YFSOGR 2103 |
2133,6 mm/7 ' |
31,75 mm / 1,25 " |
3,8 kg / 8,37 lbs |
|
|
YFSOGR 1503 |
1524 mm/ 5 ' |
31,75 mm / 1,25 " |
2,9 kg / 6,39 lbs |
|
|
YFSOGR 0903 |
914,4 mm/ 3 ' |
31,75 mm / 1,25 " |
2,0 kg / 4,4 lbs |
|
Porca de amarração de cofragem
Tirra de formatura
Cones de aço de cofragem
Porca de asa para o tizer

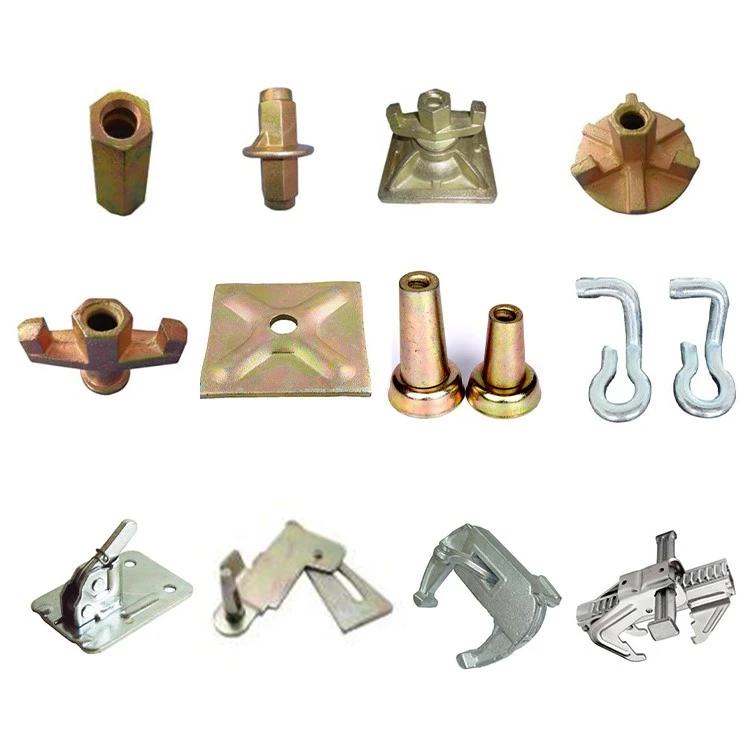

Tipos de acessórios de cofragem
Os acessórios de cofragem incluem grampos de cofragem, haste e vergalhões de cofragem, porca de asa de cofragem, clipes de mola de formação, placas Waler, cones de aço de formação de formação, porca de ancoragem, rolagem de água de cofragem, mangas de cofragem, grampos e acoplamentos de cofragem etc.
Grampos de cofragem: Inclua grampos de alinhamento, grampos de cunha, grampos de travamento de cunha, grampos rápidos, grampos de cofragem de aço ajustável.
Porcas de asa de cofragemsão porcas de bastão de concreto de cofre de formação: Inclua uma porca de asa de dois - e a porca de ancoragem com uma placa redonda.
Armazenamento de água da cofragemTambém chamado de tampa de água da haste. É usado para conectar 2 bastões na formação de concreto.
Placas Waler de cofragem: Placas Waler são os acessórios de cofragem usados juntamente com as nozes das asas e os tizetes.
Amarra as porcas de formaturatambém chamado de porca combinada. É integrado porca de asa de cofragem e arruela.
Produtos de andaimes de quadros
 |
 |
 |
|
Aplicação de andaimes de quadros
Construção:
Construção de edifícios: como tijolos, reboco, instalação de janelas e portas e realização de trabalhos elétricos e de encanamento.
Construção da ponte: fornece acesso a tarefas como derramar concreto, instalar barras de reforço e executar o trabalho de acabamento.
Construção de estradas e rodovias: os andaimes de quadros são usados para tarefas como paredes de retenção de construção, instalação de luzes e sinais de trânsito e realização de trabalhos de reparo em viadutos e passagens subterrâneas.
Industrial:
Manutenção de fábrica e planta: Em instalações industriais, como fábricas, usinas de energia e refinarias, o andaime de quadros é usado para tarefas como pintar o interior e o exterior da instalação, substituir o equipamento danificado e conduzir inspeções da estrutura.
Construção e reparo de navios: andaimes de quadros são usados para fornecer acesso ao casco e ao interior dos navios durante o processo de construção e reparo. Para executar tarefas como soldagem, pintura e instalação de equipamentos.
Indústria de petróleo e gás: No setor de petróleo e gás, o andaime de estrutura é usado para trabalhos de manutenção e reparo em plataformas de perfuração, tanques de armazenamento e pipelines.
Configuração de evento e palco:
Concertos e festivais: os andaimes de quadros podem montar e desmontar com segurança o palco, que pode ser personalizado para atender aos requisitos específicos de cada evento.
Exposições e feiras: nas salas de exposições e nos locais de feiras, os andaimes de quadros são usados para criar estandes de exibição e cabines.
Por que escolher seu grupo
O Tianjin Youfa Steel Pipe Group Co., Ltd. foi criado em 1º de julho de 2000, a YouFA é uma empresa de fabricação de produtos de aço em larga escala. Em dezembro de 2020, o grupo YouFA pousou com sucesso na placa principal da Bolsa de Balca de Xangai. Fabricamos principalmente tubos de aço ERW, tubo de aço galvanizado, tubos de aço de seção oca, tubo de aço Ssaw, tubo de revestimento de plástico, tubo de aço com revestimento de plástico, tubo de aço e ajuste de tubo e encaixe, etc.
Além de sede em Tianjin, atualmente temos 13 subsidiárias e filiais em Tangshan, Handan, Shaanxi e Liyang. Atualmente, existem cerca de 9000 funcionários e 293 linhas de produção em 13 fábricas, 3 Laboratório Credenciado Nacional e 1 Centro de Tecnologia de Tecnologia do Governo de Tianjin.
A Tangshan Youfa New Building Equipment Co., Ltd., como uma das subsidiárias do grupo YouFA, produz principalmente produtos de andaimes. The product range includes scaffolding pipe, ring-lock scaffolding system, frame scaffolding system, coupler system scaffolding, cup-lock scaffolding system, steel props and the accessories like screw base jack and u head jack.All scaffolding pipes are tested compliant to standards of BS1139, EN39, GB/T 3091 & GB/T13793, etc.
Tratamento da superfície da estrutura de andaimes YouFA
Quadros de andaimes galvanizados
Utilizado em projetos de construção interna e externa, incluindo construção de edifícios, reparo de pontes e manutenção industrial. Eles são adequados para o uso longo - e podem suportar os rigores do trabalho pesado -
Pó - quadros de andaimes revestidos
Usado em projetos de construção comercial e residencial, onde a aparência e a durabilidade são importantes. Eles também são adequados para aplicações internas ou em áreas onde o risco de corrosão é relativamente baixo.
Pintura de quadros de andaimes
Usado em pequenos projetos de construção em escala - ou para reformar andaimes existentes. Também é usado em situações em que é necessário um tratamento de superfície rápido e simples. No entanto, pode exigir manutenção e toque mais frequentes - ups.
